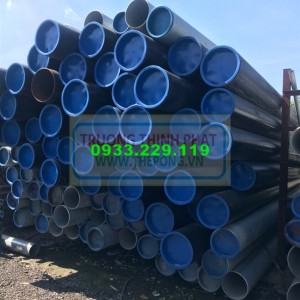

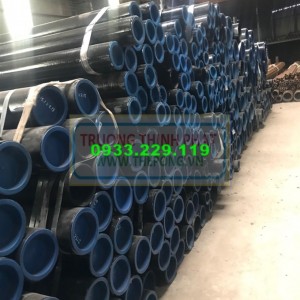

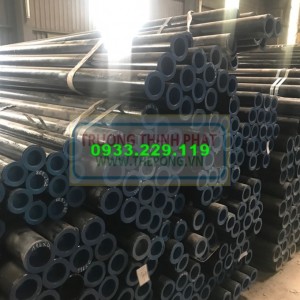

thép ống đen , đen đúc

Tiêu chuẩn sản xuất thép ống đen

Thép ống đen thường được sản xuất theo các tiêu chuẩn quốc tế và trong nước như:

• ASTM A53 (Mỹ): Dùng cho hệ thống ống dẫn nước, khí, dầu, kết cấu.
• ASTM A500 (Mỹ): Dùng trong kết cấu xây dựng.
• JIS G3444, JIS G3452, JIS G3466 (Nhật Bản): Dùng cho kết cấu, dẫn nước, khí.
• EN 10219 (Châu Âu): Dùng trong cơ khí, kết cấu.
• TCVN 3783-83 (Tiêu chuẩn Việt Nam).

2. Quy cách thép ống đen

Thép ống đen có nhiều loại, kích thước và độ dày khác nhau, phổ biến gồm:

 Thép ống đen hàn (ERW - Electric Resistance Welded)

• Đường kính ngoài (OD): 12.7 mm – 508 mm.
• Độ dày (WT): 0.6 mm – 12 mm.
• Chiều dài (L): 6m, 9m, 12m hoặc cắt theo yêu cầu.

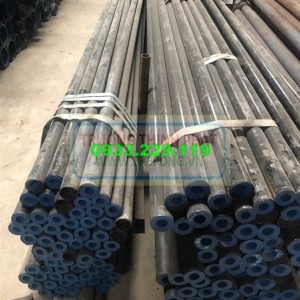

 Thép ống đen đúc (Seamless)

• Đường kính ngoài (OD): 21.3 mm – 610 mm.
• Độ dày (WT): 2 mm – 50 mm.
• Chiều dài (L): 6m, 9m, 12m.

3. Ứng dụng của thép ống đen

• Xây dựng: Làm giàn giáo, kết cấu nhà xưởng, cột, dầm, cầu đường.
• Cơ khí chế tạo: Làm khung xe, máy móc, bồn chứa.
• Hệ thống đường ống: Dẫn nước, khí, dầu, PCCC.
• Nội thất, trang trí: Làm bàn ghế, kệ, giường.

•  Bảng quy cách thép ống đen hàn (ERW)

  Đường kính ngoài (OD)	Độ dày (WT)	Trọng lượng (Kg/m)	Chiều dài tiêu chuẩn
  12.7 mm (1/2")	0.8 - 2.0 mm	0.37 - 0.92 kg/m	6m, 9m, 12m
  21.2 mm (3/4")	0.8 - 2.3 mm	0.64 - 1.77 kg/m	6m, 9m, 12m
  26.7 mm (1")	0.8 - 3.0 mm	0.84 - 2.98 kg/m	6m, 9m, 12m
  33.4 mm (1-1/4")	1.0 - 3.5 mm	1.34 - 4.45 kg/m	6m, 9m, 12m
  42.2 mm (1-1/2")	1.0 - 3.5 mm	1.72 - 5.67 kg/m	6m, 9m, 12m
  48.3 mm (1-1/2")	1.0 - 4.0 mm	1.97 - 7.12 kg/m	6m, 9m, 12m
  60.3 mm (2")	1.2 - 4.5 mm	2.87 - 10.16 kg/m	6m, 9m, 12m
  76.1 mm (2-1/2")	1.2 - 5.0 mm	3.65 - 14.82 kg/m	6m, 9m, 12m
  88.9 mm (3")	1.2 - 5.5 mm	4.29 - 18.38 kg/m	6m, 9m, 12m
  114.3 mm (4")	1.5 - 6.0 mm	6.20 - 25.28 kg/m	6m, 9m, 12m
  141.3 mm (5")	2.0 - 6.0 mm	8.82 - 34.50 kg/m	6m, 9m, 12m
  168.3 mm (6")	2.0 - 8.0 mm	10.55 - 63.16 kg/m	6m, 9m, 12m
  219.1 mm (8")	3.0 - 10.0 mm	20.58 - 107.90 kg/m	6m, 9m, 12m
  273.0 mm (10")	3.0 - 12.0 mm	27.82 - 157.33 kg/m	6m, 9m, 12m
  323.9 mm (12")	4.0 - 12.0 mm	43.77 - 186.47 kg/m	6m, 9m, 12m

  ---

   Bảng quy cách thép ống đen đúc (Seamless)

  Đường kính ngoài (OD)	Độ dày (WT)	Trọng lượng (Kg/m)	Chiều dài tiêu chuẩn
  21.3 mm (1/2")	2.0 - 4.5 mm	1.12 - 2.25 kg/m	6m, 9m, 12m
  26.9 mm (3/4")	2.0 - 4.5 mm	1.45 - 3.08 kg/m	6m, 9m, 12m
  33.7 mm (1")	2.0 - 5.0 mm	1.85 - 4.42 kg/m	6m, 9m, 12m
  42.4 mm (1-1/4")	2.0 - 6.0 mm	2.35 - 6.98 kg/m	6m, 9m, 12m
  48.3 mm (1-1/2")	2.5 - 6.0 mm	3.80 - 8.30 kg/m	6m, 9m, 12m
  60.3 mm (2")	2.5 - 8.0 mm	4.90 - 12.20 kg/m	6m, 9m, 12m
  76.1 mm (2-1/2")	3.0 - 8.0 mm	7.30 - 15.70 kg/m	6m, 9m, 12m
  88.9 mm (3")	3.0 - 10.0 mm	8.60 - 22.00 kg/m	6m, 9m, 12m
  114.3 mm (4")	3.6 - 12.0 mm	12.40 - 36.00 kg/m	6m, 9m, 12m
  168.3 mm (6")	4.0 - 15.0 mm	20.00 - 58.00 kg/m	6m, 9m, 12m
  219.1 mm (8")	4.5 - 20.0 mm	29.00 - 98.00 kg/m	6m, 9m, 12m
  273.0 mm (10")	5.0 - 25.0 mm	42.00 - 150.00 kg/m	6m, 9m, 12m

  ---

   Ghi chú

  • OD (Outer Diameter): Đường kính ngoài.
  • WT (Wall Thickness): Độ dày thành ống.
  • Kg/m: Trọng lượng tính theo kg/m.
  • Chiều dài: Thông thường 6m, 9m, 12m (có thể đặt cắt theo yêu cầu).
  • Ứng dụng: Xây dựng, cơ khí, dẫn dầu khí, hệ thống cấp thoát nước.
